| 【主要技術參數】 | |||

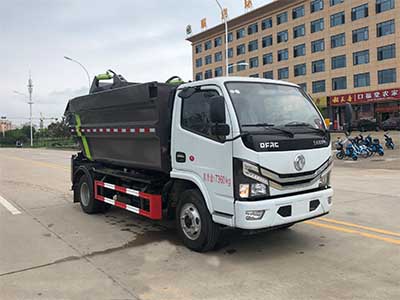

| 產品名稱 | 程力牌CL5070ZZZ6SJ型自裝卸式垃圾車 | 產品型號 | 程力牌CL5070ZZZ6SJ型自裝卸式垃圾車 |
| 總質量(Kg) | 7360 | 額定載質量(Kg) | 2730,2540 |
| 整備質量(Kg) | 4500,4690 | 外形尺寸(mm) | 5750,5900x2000x2490,2660 |
| 駕駛室準乘人數 | 貨廂尺寸(mm) | xx | |
| 軸距(mm) | 2700,2950,3308 | **車速(Km/h) | 110 |

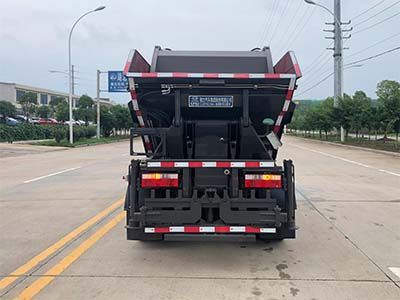

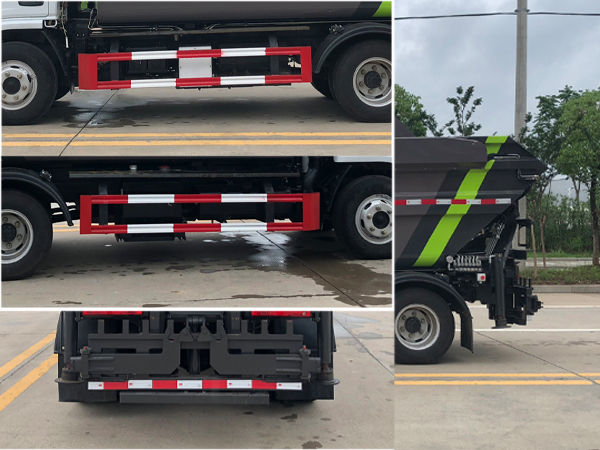

| 配置 | ABS型號:ABS/ASR-12V-4S/4M;ABS生產企業:襄陽東風隆誠機械有限責任公司;發動機/油耗值(L/100km)對應關系為:D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.2,H20-120E60/16.2,CA4DB1-13E6/16.2,Q28-130E60/16.2;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側防護材料為Q235,焊接連接;后部為專用裝置結構代替后防護功能,下邊緣離地高340mm;自卸方式為后卸式;專用功能及裝置描述:該車型可選裝ETC車載裝置.專用裝置:掛桶機構,主要用于城鎮環衛桶裝生活垃圾的收集與運輸;;其他說明:整車僅采用3308mm軸距,整車長(mm)/后懸(mm)的對應關系:5750/1387,5900/1537; | ||
| 【底盤技術參數】 | |||
| 底盤型號 | EQ1075SJ3CDF | 燃料種類 | 柴油 |
| 輪胎規格 | 7.00R16,7.00R16LT | 輪胎數 | 6 |
| 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
| D20TCIF1 YCY24140-60 CA4DB1-11E6 ZD30D16-6N CY4BK461 CY4BK161 Q23-115E60 H20-120E60 CA4DB1-13E6 Q28-130E60 D20TCIF11 | 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 **汽車集團有限公司 東風輕型發動機有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 **汽車集團有限公司 安徽全柴動力股份有限公司 昆明云內動力股份有限公司 | 1999 2360 2207 2953 3707 3856 2300 2000 2207 2800 1999 | 93 103 81 120 95 105 85 90 95 96 93 |
| 【專用功能說明】 | |||
| ABS型號:ABS/ASR-12V-4S/4M;ABS生產企業:襄陽東風隆誠機械有限責任公司;發動機/油耗值(L/100km)對應關系為:D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.2,H20-120E60/16.2,CA4DB1-13E6/16.2,Q28-130E60/16.2;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側防護材料為Q235,焊接連接;后部為專用裝置結構代替后防護功能,下邊緣離地高340mm;自卸方式為后卸式;專用功能及裝置描述:該車型可選裝ETC車載裝置.專用裝置:掛桶機構,主要用于城鎮環衛桶裝生活垃圾的收集與運輸;;其他說明:整車僅采用3308mm軸距,整車長(mm)/后懸(mm)的對應關系:5750/1387,5900/1537; | |||
